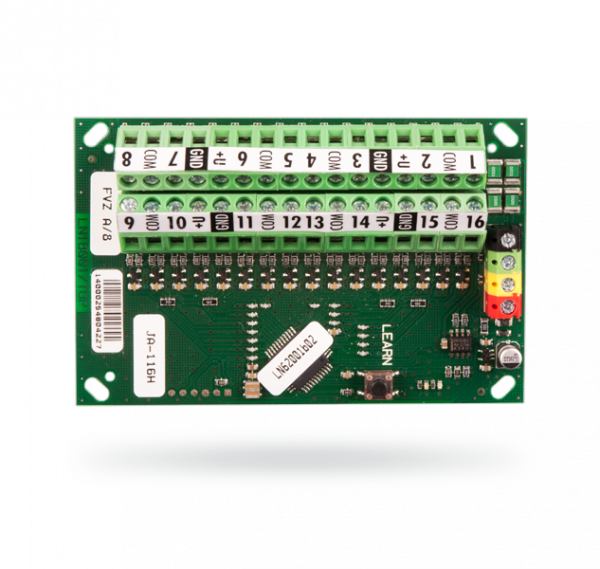

Popis
Zapojenie je možné do spínacej aj rozpínacej slučky, jednoducho alebo dvojito vyváženej. Modul je možné umiestniť priamo do ústredne JA-106K. Je adresovateľný a v systéme obsadzuje 16 pozícií. Expandér v systéme obsadzuje 16 pozícii.
Technické údaje
| Napájenie zo zbernice ústredne | 12 V (9 … 15 V) |
|---|---|
| Prúdová spotreba expandéra (všetky vstupy zopnuté) | 25 mA
Dôležité: K prúdovej spotrebe samotného expandéra je potrebné pripočítať spotrebu zariadení pripojených +U GND výstupy ! |
| Max. prípustné zaťaženie jedného +U GND výstupu | 100mA |
| Max. prípustné zaťaženie všetkých +U GND výstupov | 4x100mA |
| Rozmery | 102 x 66 x 20 mm |
| Klasifikácia bezpečnosti | stupeň 2 podľa STN EN 50131-1, STN EN 50131-3 |
| Prostredie podľa | STN EN 50131-1 II. vnútorné všeobecné |
| Rozsah pracovných teplôt | -10 až +40 °C |
| Ďalej spĺňa | STN EN 50130-4, STN EN 55022 |
