Popis

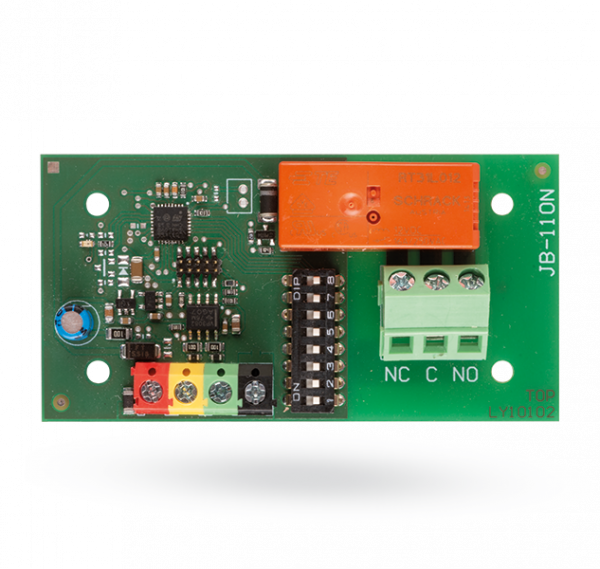

Modul komunikuje prostredníctvom zbernice a je napájaný zbernicou ústredne. Možno ho inštalovať do inštalačnej krabice JA-19xPL alebo skrine ústredne.
Nie je adresovateľný (neobsahuje v zabezpečovacom systéme žiadnu pozíciu).
Technické údaje
Napájanie | zo zbernice ústredne 12 V (9 …15 V) |
---|---|
Prúdová spotreba pri zálohe (relé rozopnuté/zopnuté) | 5 mA/45 mA |
Prúdová spotreba pre voľbu kábla | 45 mA |
Zaťažiteľnosť kontaktov relé: | |
Maximálne spínané napätie | 250 V AC/24V DC |
Odporová záťať (cosφ=1) | max.16 A |
Indukčná, kapacitná záťaž (cosφ=0,4) | max. 8 A |
Minimálny DC spínaný výkon | 0,5 W |
Ochrana | trieda II |
Rozmery | 70 x 38 x 20 mm |
Klasifikácia | stupeň 2 podľa STN EN 50131-1, STN EN 50131-3
len pri umiestnení modulu do krabice JA-194PL alebo JA-195PL s použitím modulu JA-111H TRB |
Prostredie podľa | STN EN 50131-1 II. vnútorné všeobecné |
Rozsah pracovných teplôt | -10 °C až + 40 °C |
Ďalej spĺňa | STN EN 50130-4, STN EN 55022, STN EN 60950-1 |
